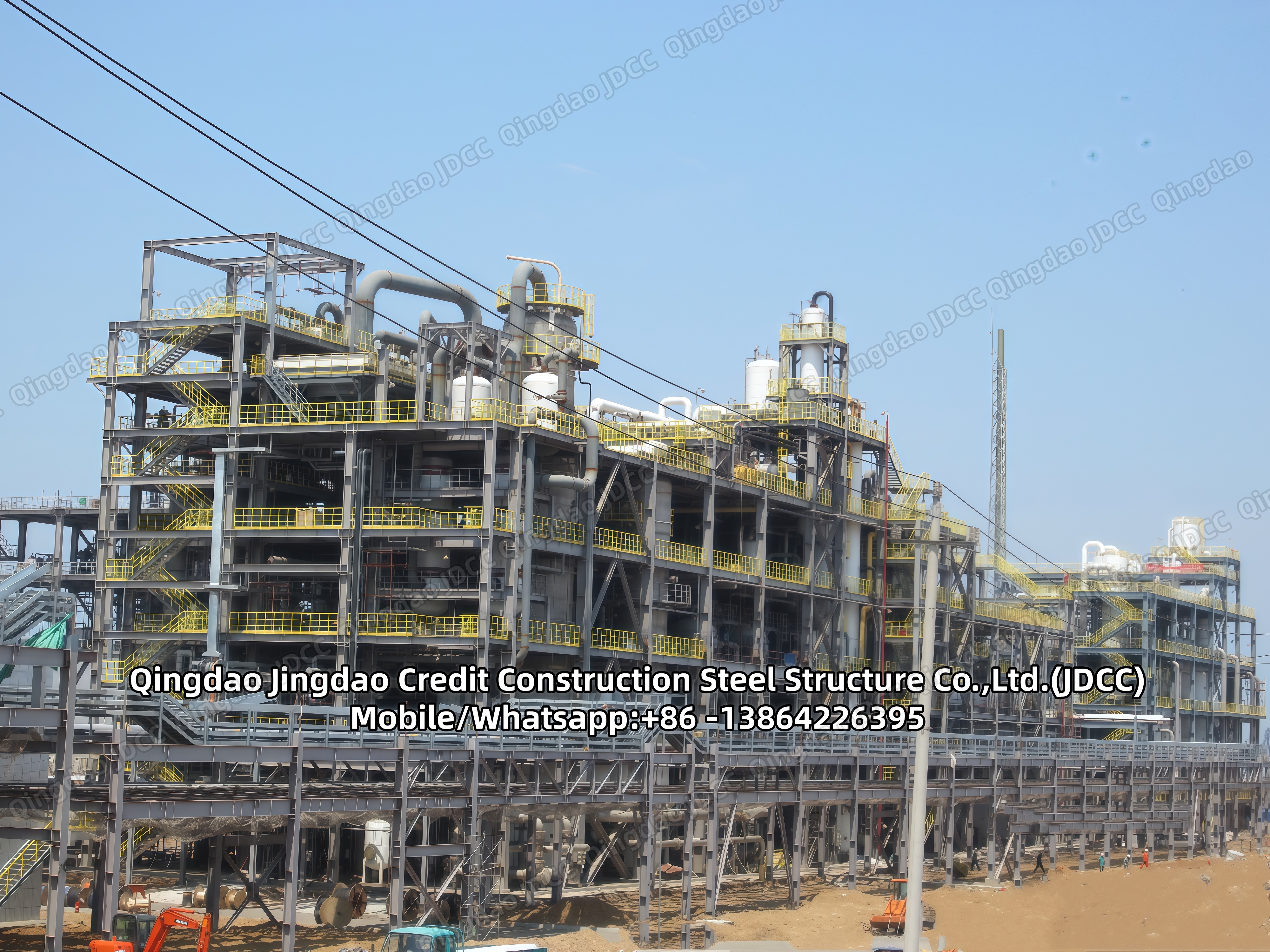

Edificio integrado de estructura de acero

En un proyecto diseñado con éxito, los sistemas, materiales y productos del edificio deben integrarse para crear un todo unificado que alcance el propósito funcional deseado. Una solución integrada resulta de un enfoque de diseño que considera las características de cada componente propuesto en el proyecto y busca oportunidades de funciones dobles o de compartición de volumen. Este enfoque de integración de sistemas representa un cambio de paradigma en los campos del diseño y la construcción de edificios.
La mayoría de los edificios comerciales de varias plantas desperdician mucho el espacio sobre el techo terminado y bajo el forjado del nivel superior. Este es el volumen «sándwich» para diversos sistemas del edificio, como: estructuras, HVAC, electricidad, comunicaciones, fontanería y protección contra incendios. Para simplificar el proceso de diseño, el equipo de diseño suele asignar un volumen independiente a cada uno de los sistemas. Bajo el forjado, se ha asignado al sistema estructural de vanos su propio volumen, con una extensión horizontal igual a la huella del edificio y una dimensión vertical suficiente para alojar la viga o cercha de vano más profunda. Debajo de ese volumen, se ha asignado al sistema HVAC su propio volumen, con una extensión horizontal igual a la huella del edificio y una dimensión vertical suficiente para alojar el conducto más grande del sistema. Debajo, se ha asignado a la iluminación eléctrica su propio volumen, con una extensión horizontal igual a la huella del edificio y una dimensión vertical suficiente para permitir maniobrar e insertar las luminarias entre las T del techo suspendido. Así, el proceso de diseño se parece más a una asignación de volúmenes que a una integración de sistemas. En este proceso, grandes cantidades del volumen «sándwich» se llenan solo de aire.
Un enfoque eficaz de la integración de sistemas se describe en los siguientes puntos: las vigas paralelas al muro que admite luz tienen una mayor influencia obstructiva al bloquear la luz que entra por el muro que las vigas perpendiculares al muro que admite luz. Por tanto, es especialmente deseable que las vigas paralelas al muro luminoso se mantengan poco profundas; las vigas secundarias son menos profundas que las principales, por lo que las secundarias se disponen paralelas al muro luminoso y las principales perpendiculares al muro luminoso; el techo debe colocarse lo más alto posible, es decir, lo más cerca posible de la parte inferior de las vigas secundarias. Dado que las vigas principales serán más profundas que las secundarias, esto implica que el techo debe situarse entre las vigas principales, en lugar de debajo de ellas; mantenga los vanos de las vigas secundarias razonablemente cortos, pero no tanto que haya demasiadas vigas principales y demasiadas columnas para soportarlas.
