Fabricación de construcciones de acero
La fabricación es el proceso que se utiliza para producir los componentes de estructura de acero que, una vez montados y unidos, formarán una estructura completa. La estructura suele utilizar perfiles estándar fácilmente disponibles que se adquieren al fabricante de acero o al distribuidor de acero, junto con elementos tales como...
Aunque se produce una amplia gama de formas y tamaños de sección, el diseñador puede encontrar que el tamaño de sección requerido no está disponible. En este caso, pueden fabricarse vigas armadas a partir de chapa. Las secciones y las vigas de chapa también pueden reforzarse rigidizando el alma o las alas según la carga que deba soportarse.

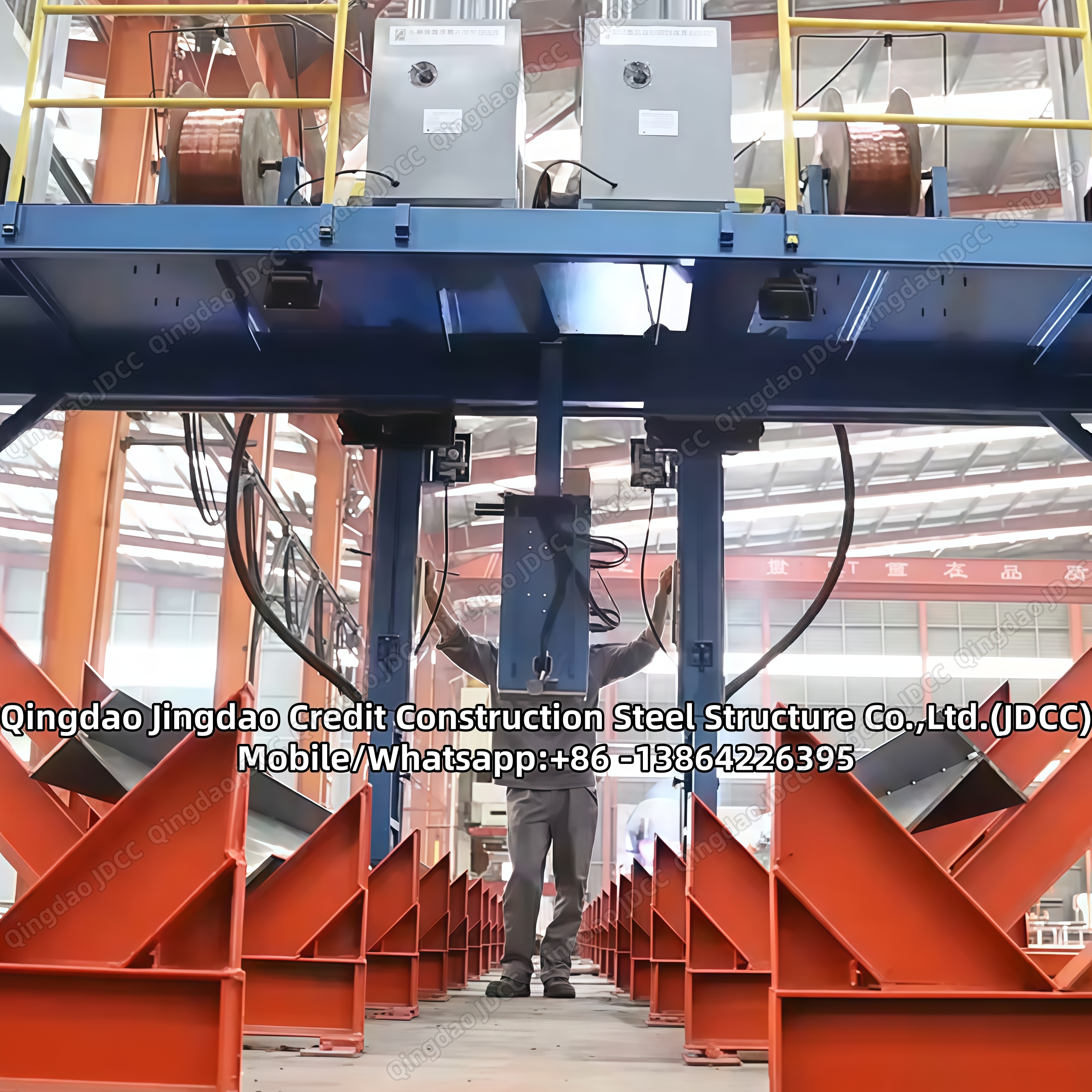

La mayoría de las fábricas modernas de fabricación de estructuras de acero cuentan con diseño y detalle asistidos por ordenador (CAD) conectados directamente a la maquinaria de control numérico computarizado (CNC) de la planta, creando un auténtico entorno CAD/CAM. La precisión de los detalles generados por ordenador que se transmiten directamente a la maquinaria de fabricación asistida por ordenador (CAM) eleva los estándares de calidad de la producción.
El hecho de que la maquinaria haya sustituido al flexómetro significa que el marco se produce con altos estándares de calidad, lo que se refleja en la rapidez y precisión del montaje del acero en obra. Esto se traduce en beneficios significativos tanto para el cliente como para el contratista principal.
Los precios de las estructuras de acero están influidos por el tamaño de cada pieza individual (es decir, el número de piezas por tonelada), que depende en gran medida del tamaño de las crujías. Considere crujías de mayor tamaño: el peso adicional debido a las luces más largas puede compensarse totalmente con el menor precio por tonelada y el ahorro en número de columnas y la mano de obra asociada. Además, el espacio resultante sin columnas suele añadir valor a un proyecto.
Los marcos de acero estructural deben tener el grado requerido de resistencia lateral a las cargas de viento. Esto puede proporcionarlo un núcleo rígido o el propio marco; el arriostramiento diagonal de acero suele ser una solución menos costosa que los marcos rígidos.
La fabricación es más económica con:
Cortes de extremo cuadrados simples
Un único diámetro de orificio en cada pieza evita cambios de broca
Orificios en alas y almas alineados siempre que sea posible
Orificios en el alma con holgura adecuada respecto a las alas
Gama racionalizada de herrajes para uniones
El uso de una gama reducida de pernos estándar, por ejemplo M20 grado 8.8 para uniones a cortante
Siempre que sea posible, deje la elección del detalle de unión al contratista de estructuras de acero, ya que el tipo y diseño de las uniones influyen directamente en el coste total del marco. Racionalice la gama y los tonelajes de los tamaños de sección utilizados.
Los diseños complejos e individualistas costarán más por tonelada, incluso con equipos CNC modernos. Si desea mantener los costes bajos, ¡manténgalo sencillo!
